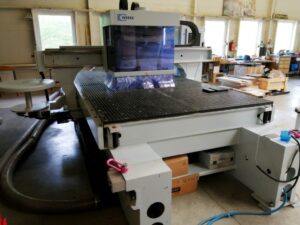

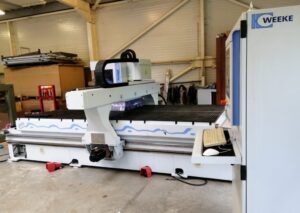

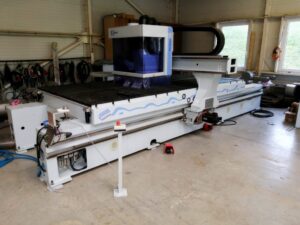

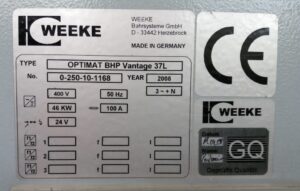

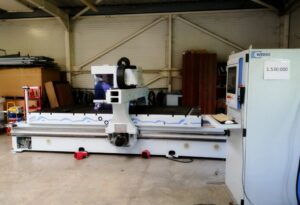

Typ: Optimat BHP Vantage 37L

4osé CNC obráběcí nestingové (vrtání, frézování, řezání) centrum německého výrobce má portálovou a robustní (5.900 kg) konstrukci, díky které vyniká přesností opracování obrobku. Toto CNC obráběcí centrum je svým uspořádáním určeno pro obrábění (frézování, vrtání) plošným materiálů. Stroj je vybaven velkým zásobníkem nástrojů (14 pozic), takže lze na jednom výrobku použít více frézovacích nástrojů, což vedle jednoduchého rozformátování desky umožňuje i jiné frézovací operace (gravírování, nápisy, kapsy…). Vrtací hlava s 10 vertikálními vrtacími vřeteny slouží k rychlému (otáčky 1500-7500 ot/min.) vyvrtání otvorů.

Stroj je nadstandatně vybaven (Cosa, přísavky), takže vedle operací běžných na nestingových strojích (frézou rozformátování celé desky přisáté přes MDF podložku + vrtání otvorů do plochy) lze po osazení (dokoupení) výměnných převodovek provádět i pokročilejší opracování jednotlivých dílců upnutých na přísavkách (dlabání do hrany, vrtání do hrany, šikmé vrtání, vrtání do všech hran trojúhelníhového dílce, pokosové řezy pilkou…). Stroj je nadstandartně vybaven i na nestingovou práci – upínání obrobku vakuem o výkonu 996 m3/hod (2 vakuové pumpy, každá o výkonu 498 m3/hod.) nebývá obvyklé ani na nestingových strojích. Díky takto výkonnému vakuovému systému lze opracovávat i relativně hodně prodyšné materiály (tenká MDF, DTD), které by se na běžných přísavkách neudržely

Stoj má následující výbavu:

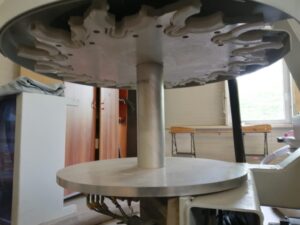

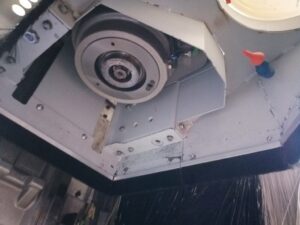

  • Zásobník na 14 nástrojů nesený na agregátu, typ TELLER,
  • Sklopné PICK-UP odkládací místo pro manuální odložení/vložení nástroje(převodovky)
  •   9 kW frézovací vřeteno s upínáním na kužel HSK63F
  •    C-osa (4.osa) pro otáčení pravoúhlých/naklopitelných výměnných převodovek. Možnost dokoupení následujících převodovek:
    • 4 vývodová – vrtací
    • Pravoúhlá 2 vývodová – pila/fréza
    • Naklopitelná – pila nebo vrták se stopkou 10 mm

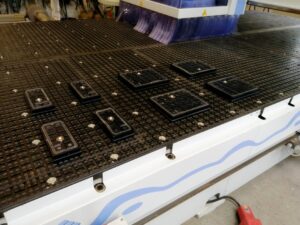

  • 4 ks velkých přísavek (198x168x26) a 4 menších přísavek (168x78x26)

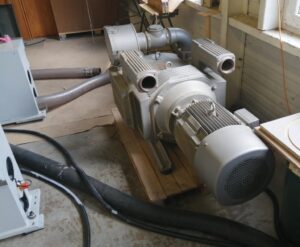

  •   2 ks vakuových pump Becker, každá o výkonu 498 m3/hod a příkonu motoru 15 kW (při výrobě z neprodyšných materiálů (LTD, plasty, Alucobond…) lze zapojit do vakuového okruhu jen jednu pumpu.
  • 4 pracovní pole se zadními i předními dorazy. Všechny dorazy mají elektronicky hlídané zajetí do pracovní polohy

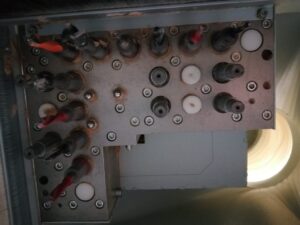

  • Vysokootáčková (7500 ot/min.) vrtací hlava s 10 vertikálními s patentovaným rychloupínacím systémem, příprava pro horizontální vrtání (2 dvojice v X, 1 dvojice v Y).
  • 2 CNC řízené Z osy (separátně pro frézu a vrtací hlavu)
  • Překlápěcí klapka pro odsávací hubice fréza/vrtací hlava = separátní odsávání jen od vrtací hlavy nebo jen od frézy

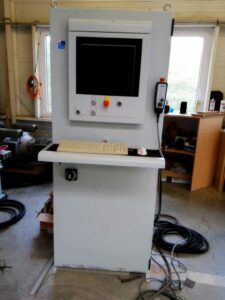

  •     Dálkové ovládání na kabelu
  •     Bezpečnostní koberce
  •     Strojní software WOODVOP 4

TECHNICKÉ PARAMETRY

  • Rozměry stroje (dxšxv):               6830×5525(včetně koberce)x2750 mm
  • Rychlost pojezdu v osách X/Y/Z:         105/105/25 m/min.
  • Rozměr pracovního stolu (obrobku): 3700x1880x100 mmmm
  • Pojezd agregátu v ose X/Y/Z:              4690/2485/325 mm
  • Frézovací vřeteno, výkon: 9 kW
  • Vrtací vřetena – otáčky: 1500-7500 ot./min.
  • Odsávání prům./kapacita:                 200mm 3170m3/hod.
  • Stlačený vzduch tlak/spotřeba:           7bar/300l/min
  • El.příkon:                                         46 kW/400V
  • Hmotnost stroje:                               5900 kg
